Плоская квадратная проволочная рамка со стороной 5 см расположена в плоскости XOY и находится в однородном магнитном поле. Вектор индукции магнитного поля лежит в плоскости XOZ и направлен под углом 30° к оси OX (см. рис. слева). На рисунке справа показана зависимость модуля B вектора магнитной индукции от времени t. Найдите магнитный поток, пронизывающий рамку в момент времени t = 3 с.

Решение:

Ответ: ____________ Вб.

№ 11.121.

На рисунке показан график зависимости магнитного потока Φ, пронизывающего проводящий контур, от времени t. Сопротивление контура равно 5 Ом. Чему равна ЭДС индукции, возникающая в контуре в контуре, в промежутке времени от 0 до 10 с?

Решение:

Ответ: ____________  мВ.

Индуктивность витка тонкой проволоки равна 4 мГн. Чему равен магнитный поток через поверхность, ограниченную этим витком, если сила тока в витке равна 2 А?

Решение:

Ответ: ____________ мВб.

№ 11.141.

За 5 c магнитный поток через площадку, ограниченную проволочной рамкой, равномерно уменьшается от некоторого значения Φ до нуля. При этом в рамке генерируется ЭДС, равная 30 мВ. Определите начальный магнитный поток Φ через рамку.

Решение:

Ответ: ____________ мВб

№ 11.151.

На рисунке приведен график зависимости силы тока от времени в электрической цепи, индуктивность которой 2 мГн. Определите модуль ЭДС самоиндукции в интервале времени от 5 до 10 с.

Решение:

Ответ: ____________  мкВ.

№ 11.211.

Медная перемычка в момент времени t₀ = 0 с начинает двигаться со скоростью 2 м/с по параллельным горизонтальным проводящим рельсам, к концам которых подсоединён резистор сопротивлением 10 Ом (см. рис.). Вся система находится в вертикальном однородном магнитном поле. Сопротивление перемычки и рельсов пренебрежимо мало, перемычка всё время расположена перпендикулярно рельсам. Поток Ф вектора магнитной индукции через контур, образованный перемычкой, рельсами и резистором, изменяется с течением времени t так, как показано на графике.

Используя график, выберите все верные утверждения и укажите в ответе их номера.

1) К моменту времени t = 5 с изменение магнитного потока через контур равно 1,6 Вб.

2) Модуль ЭДС индукции, возникающей в контуре, равен 0,32 В.

3) Индукционный ток в перемычке течёт в направлении от точки C к точке D.

4) Сила индукционного тока, текущего в перемычке, равна 32 мА.

5) Для поддержания движения перемычки к ней прикладывают силу, проекция которой на направление рельсов равна 0,2 мН.

Решение:

Ответ: ____________ .

№ 11.221.

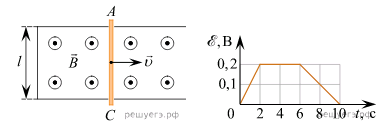

По закрепленному П-образному проводнику, находящемуся в однородном магнитном поле, перпендикулярном плоскости проводника, перемещают проводящую перемычку АС (см. рис. слева). На графике (см. рис. справа) приведена зависимость ЭДС индукции, возникающей в перемычке при ее движении в магнитном поле. Пренебрегая сопротивлением проводника, выберите все верные утверждения о результатах этого опыта. Известно, что модуль индукции магнитного поля равен 0,2 Тл, длина перемычки 10 см, ее сопротивление 5 Ом.

1) В интервале времени от 4 до 6 с мощность тока в перемычке была равна 4 мВт.

2) Модуль ускорения перемычки в интервале времени от 0 до 2 с в два раза больше модуля ускорения перемычки в интервале времени от 6 до 10 с.

3) В момент времени 5 с скорость перемычки была равна 10 м/с.

4) Максимальная сила тока в перемычке равна 20 мА.

5) В перемычке ток течет от А к С.

Решение:

Ответ: ____________

№ 11.251.

Прямоугольная рамка из N витков одинаковой площадью S вращается с частотой ν вокруг одной из своих сторон в однородном магнитном поле с индукцией B. Линии индукции перпендикулярны оси вращения, сопротивление рамки равно R. Установите соответствие между физическими величинами и формулами, по которым их можно определить.

К каждой позиции первого столбца подберите соответствующую позицию из второго столбца и запишите в таблицу выбранные цифры под соответствующими буквами.

ФИЗИЧЕСКИЕ ВЕЛИЧИНЫ	ФОРМУЛЫ
А) амплитуда ЭДС индукции в рамке Б) эффективное (действующее) значение силы тока, протекающего через рамку

Решение:

Ответ: ____________

№ 11.261.

ГРАФИКИ	ФИЗИЧЕСКИЕ ВЕЛИЧИНЫ
	1. Магнитный поток, пронизывающий рамку 1. 2. Магнитный поток, пронизывающий рамку 2. 3. Модуль ЭДС индукции, возникающей в рамке 1. 4. Модуль ЭДС индукции, возникающей в рамке 2.

Решение:

Ответ: ____________

№ 11.311.

П-образный контур с пренебрежимо малым сопротивлением находится в однородном магнитном поле, перпендикулярном плоскости контура (см. рис.). Индукция магнитного поля B = 0,2 Тл. По контуру с постоянной скоростью скользит перемычка длиной l = 20 см и сопротивлением R = 15 Ом. Сила индукционного тока в контуре I = 4 мА. С какой скоростью движется перемычка?

Решение:

Ответ: ____________ .

№ 11.341.

Проводящая рамка площадью 5 см² может вращаться в однородном магнитном поле с индукцией 0,3 Тл. Сначала рамка располагается относительно линий индукции магнитного поля так, как показано на рисунке (вектор нормали n задает перпендикуляр к плоскости рамки). В момент времени t = 0 рамку начинают равномерно вращать с периодом 0,4 с. Через какое время после начала вращения магнитный поток, пронизывающий рамку, в третий раз станет наибольшим по модулю?

Решение:

Ответ: ____________ .

№ 11.371.

В заштрихованной области на рисунке действует однородное магнитное поле, направленное перпендикулярно плоскости рисунка с индукцией В=0,1 Тл. Квадратную проволочную рамку, сопротивление которой 10 Ом и длина стороны 10 см, перемещают в этом поле в плоскости рисунка поступательно равномерно с некоторой скоростью.  При попадании рамки в магнитное поле в положении 1 в ней возникает индукционный ток, равный 1 мА. Какова скорость движения рамки?

Решение:

Ответ: ____________ .

№ 11.411.

Плоская горизонтальная фигура площадью 0,1 м², ограниченная проводящим контуром, имеющим сопротивление 5 Ом, находится в однородном магнитном поле. Проекция вектора магнитной индукции на вертикальную ось О_z медленно и равномерно возрастает от некоторого начального значения B_1z до конечного значения B_2z = 4,7 Тл. За это время по контуру протекает заряд Δq = 0,08 Кл. Найдите B_1z

Решение:

Ответ: ____________ .

№ 11.451.

Электрическая цепь состоит из двух лампочек, двух диодов и витка провода, соединенных как показано на рисунке. (Диод пропускает ток только в одном направлении, как показано в верхней части рисунка.) Какая из лампочек загорится, если к витку приближать северный полюс магнита? Ответ объясните, указав, какие явления и закономерности Вы использовали при объяснении.

Решение:

Ответ: ____________  .

№ 11.511.

В электрической цепи, показанной на рисунке, ЭДС источника тока равна 12 В, емкость конденсатора 2 мФ, индуктивность катушки 5 мГн, сопротивление лампы 5 Ом и сопротивление резистора 3 Ом. В начальный момент времени ключ К замкнут. Какая энергия выделится в лампе после размыкания ключа? Внутренним сопротивлением источника тока, и проводов пренебречь.

Решение:

Ответ: ____________ .
